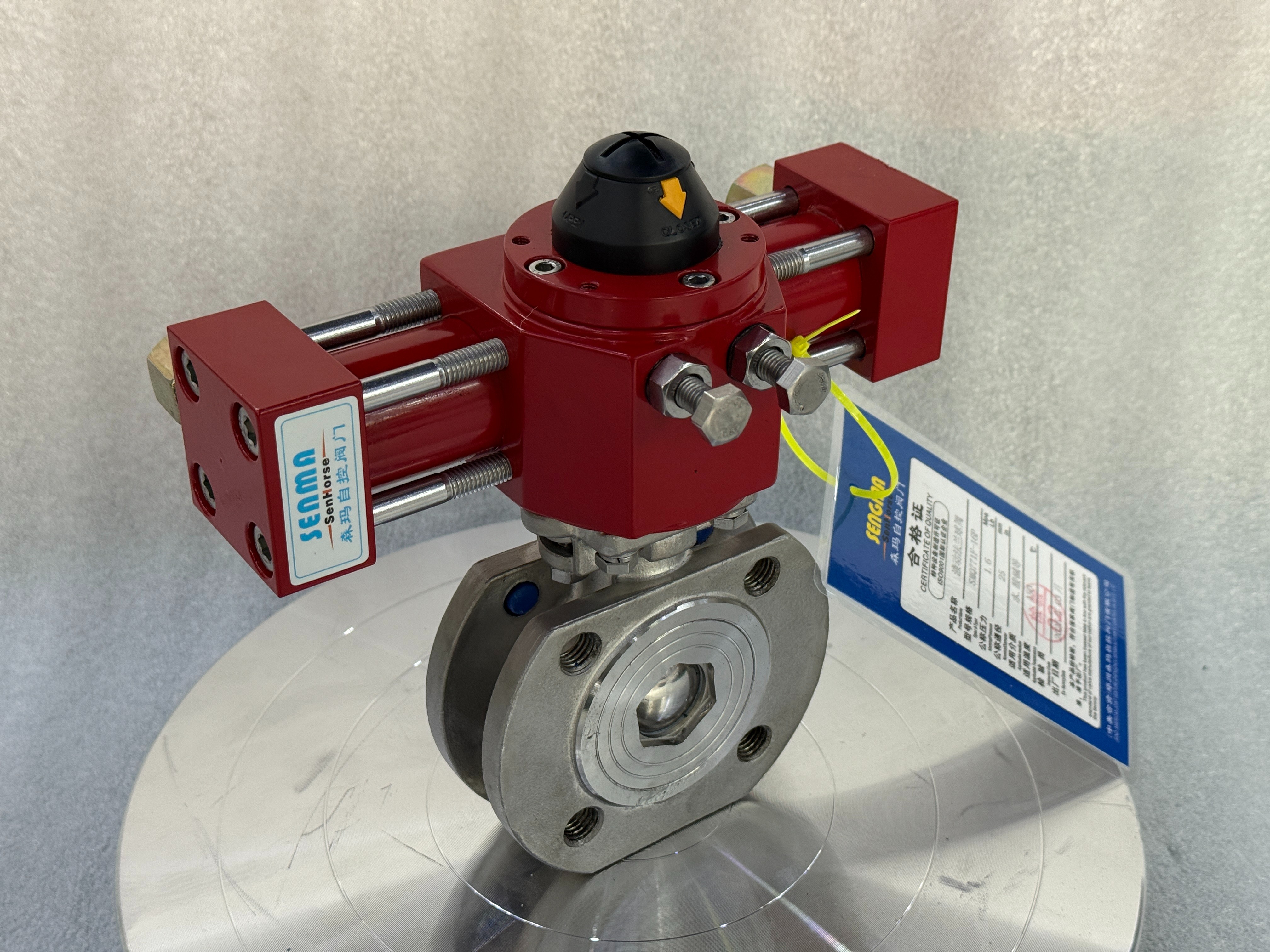

液動不銹鋼對夾式球閥是一種利用液體（通常是液壓油）作為驅動動力，通過液壓執行器控制球芯旋轉，以實現管道介質切斷或接通的控制閥門。

其閥體采用不銹鋼材質（如304、316），連接方式為對夾式，因此整體結構緊湊，廣泛應用于需要自動化控制的工業管道系統。

1. 液動不銹鋼對夾式球閥型號解析

以 Q771F 為例，其型號各組成部分的含義如下：

Q：表示球閥，即閥門類型。

7：表示連接方式為對夾式，即閥門被夾持在管道兩片法蘭之間。

1：表示結構形式為浮動球，即球體在介質壓力作用下可以浮動，緊壓出口密封面。

F：表示密封材料為氟塑料（通常為聚四氟乙烯PTFE），具有良好的耐腐蝕性和密封性。

液動：表示驅動方式，由液壓執行器驅動，而非手動或電動。

2. 主要結構組成

該閥門主要由以下三大核心部分組成：

閥體：采用不銹鋼（CF8/CF8M）材質，耐腐蝕、抗氧化，適用于水、油、氣體及多種腐蝕性介質。

球體與閥座：球體表面常鍍鉻或直接采用不銹鋼拋光，與聚四氟乙烯閥座形成密封副，實現低扭矩啟閉和零泄漏密封。

液壓執行器：利用液壓油推動活塞或葉片，驅動閥桿帶動球體旋轉90度，實現開關。液動執行器相比氣動執行器，輸出推力更大、控制更平穩。

3. 液動不銹鋼對夾式球閥工作原理

開啟狀態：液壓系統向執行器的一側輸入壓力油，驅動活塞運動，帶動閥桿和球體旋轉90度，使球體通道與管道軸線平行，閥門全開，介質通過。

關閉狀態：液壓系統向執行器的另一側輸入壓力油，驅動球體反向旋轉90度，使球體通道與管道軸線垂直，閥門關閉，切斷介質流動。

控制方式：通常通過電磁換向閥控制液壓油的流向，實現遠程自動控制；也可配置行程調節或定位器，實現調節功能。

4. 主要特點

結構緊湊：對夾式設計使閥門體積小、重量輕，便于安裝和維護，尤其適用于空間受限的場合。

驅動力大：液動執行機構能輸出較大的扭矩，適合高壓差或稍大口徑的管道控制。

耐腐蝕性好：不銹鋼閥體配合聚四氟乙烯密封，可耐受多種化學介質。

密封可靠：軟密封結構在常溫下可實現零泄漏。

操作平穩：液壓傳動的穩定性好，相比氣動沖擊更小，開關速度可調。

5. 液動不銹鋼對夾式球閥典型應用領域

石油化工：用于輸送腐蝕性化工原料或油品的自動化管線。

冶金電力：適用于高爐冷卻水系統、電廠除灰系統等需要頻繁操作且推力大的場合。

水處理：在污水處理廠、自來水廠的自動化控制系統中控制水流。

食品制藥：在衛生級要求較高的流體輸送管道中作為開關閥使用。
